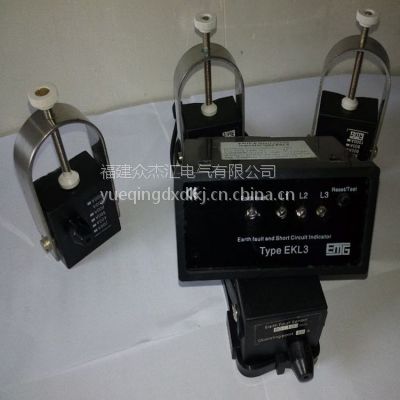

当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

主要功能

1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3电池低电量报警指示（B型有此功能）：当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。另备有外部供电接口，可采用外接电源（B型端子12“—”.9“+”,A型端子8“+”.9“—”AC/DC5V-10V）。

4故障电流值可调：有两种传感器，1.电流固定式 （需要出厂前整定）2.电流可调式（共有4档   400A.600A.800A.1000A可根据线路实际使用电流设定一个报警动作值）

5远程报警及复位：当线路发生故障后，指示器发出相应报警信号的同时，配合配网自动化（FTU）设备工作，还可将故障报警信号传输给远程监控中心，还可

进行远程手动复位操作。

6自动复位：当指示器发出报警信号后，在设定的自动复位时间内，若无人工进行复位，指示器可自动进行复位。

7测试和复位：当指示器发出报警信号后，按动指示器主机面板上的“复位/测试”按钮，可清楚报警状态。在非报警状态下，按住指示器主机面板上的“复位/测试”按钮保持3秒，面板上所有指示灯闪烁10次，B型并有继电器工作声，说明指示器处于正常工作状态。

安装方法

1. 指示器主机的安装

指示器的主机安装在配电柜的前面板上拆卸主机须按下主机壳上的金属弹片

开孔尺寸：91.5mm（公差：±0.3）×43mm（公差：±0.3）
